Introduction au réglage des capteurs

Le propos ci-après est une introduction au réglage des capteurs. Pour plus de détails, n'hésitez pas à demander le manuel complet en envoyant un message à contact@optel-texys.com.
Pour commencer le réglage, installez la sonde en face de la bande réfléchissante blanche de la mire.
En général, la distance est à peu près équivalente à la largeur de cette bande blanche.

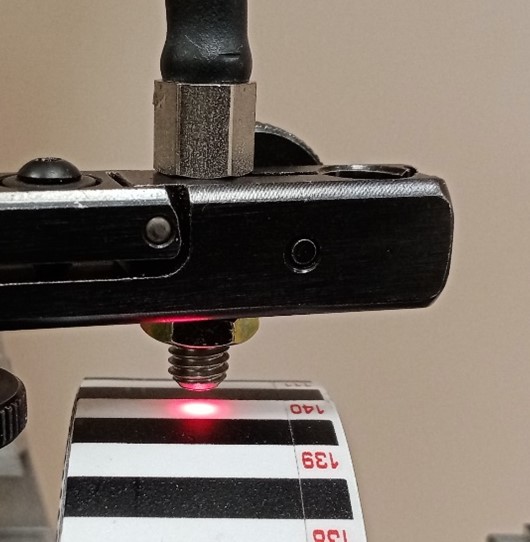

Ajustez la position du potentiomètre afin d'allumer la LED bleue du capteur et la lumière rouge visible à l'extrémité de la sonde. La détection est effective.

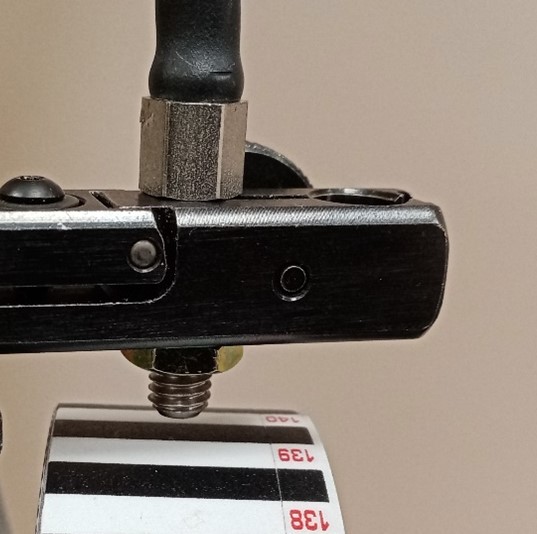

Positionner ensuite la surface absorbante en face de la sonde. Si la LED bleue et la lumière visible rouge restent éteintes, l’absorption de la lumière est donc suffisante. Cela signifie que la position du potentiomètre et la distance sonde/mire sont correctes.

Comme les marques sont périodiques et de même largeur, après avoir effectué les deux premières étapes en statique, vous pouvez affiner les réglages en dynamique.

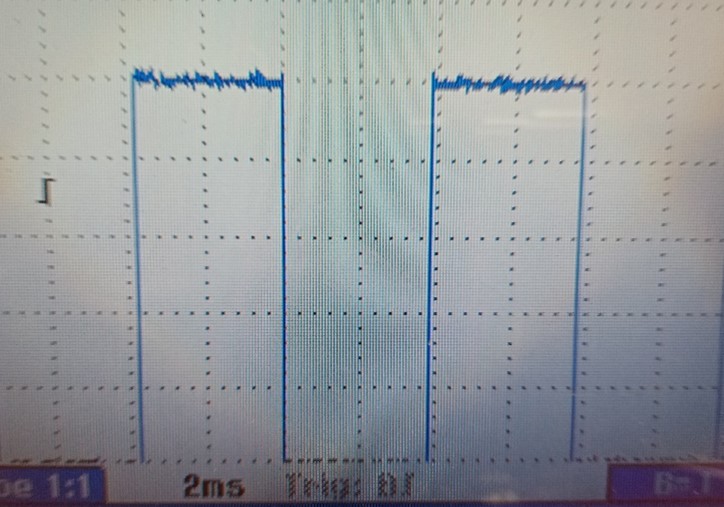

Si possible, observez le signal TTL sur un oscilloscope pour connaître le rapport cyclique.
Rapport cyclique en % : rapport entre le temps où le signal est à 5V et le temps total de la bande de détection (blanche et noire).
L'objectif est d'obtenir 50% comme sur l’image ci-dessous.
